iCanaro

itx [Configurazioni di riferimento] ITX Asus Z370 + VEGA 56 NANO

Recommended Posts

Composizione hardware dell'hack



Scheda Madre: Asus Z370 ROG STRIX I GAMING







attachment.php?attachmentid=12248&d=1557337384





CPU: Intel i7 8700K







attachment.php?attachmentid=12247&d=1557337338





GPU: Radeon 56 VEGA NANO 8Gb HBM2 Power Color







attachment.php?attachmentid=12246&d=1557337285





RAM: Corsair Vengeance LPX 32 GB (2 X 16 GB), DDR4, 3200 MHz, C16 XMP 2.0, Rosso







attachment.php?attachmentid=12245&d=1557337231





HD: (NVMe) SABRENT 2TB ROCKET NVMe PCIe M.2 2280







attachment.php?attachmentid=13265&d=1563896952





HD: (SSD) Sandisk Ultra 3D 2TB







attachment.php?attachmentid=12244&d=1557337147





Storage: 2 HD Western Digital Caviar Green 3TB (WD30EZRSDTL







attachment.php?attachmentid=12243&d=1557337089





Wi-Fi/BT: dw1830 bcm943602baed 1300 Mbps Wifi + BT 802.11 AC Wi-Fi NGFF Card







attachment.php?attachmentid=12242&d=1557336859

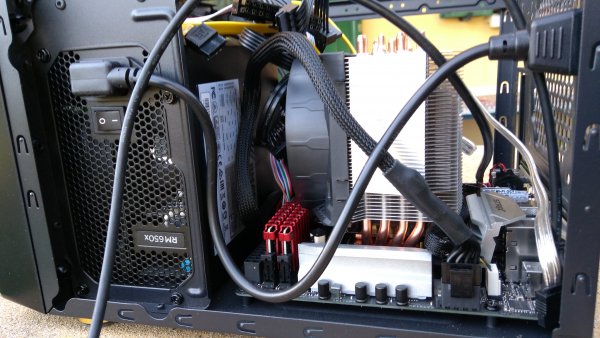

Alimentatore: Corsair RM650x Alimentatore PC, Completamente Modulare, 80 Plus Gold, 650 W, EU







attachment.php?attachmentid=12241&d=1557336811

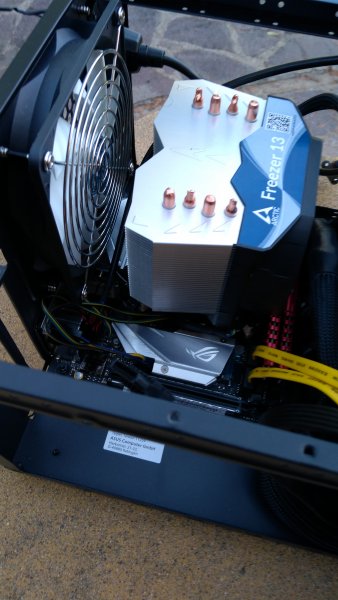

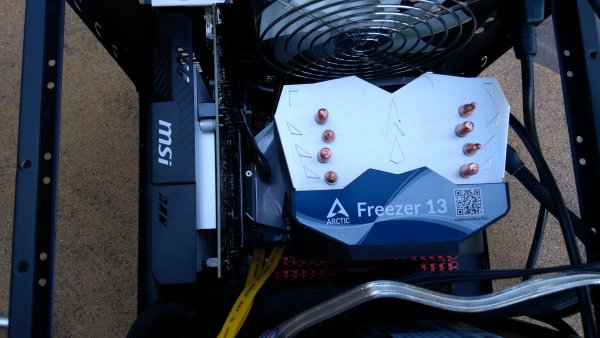

Dissipatore: ARCTIC Freezer 13







attachment.php?attachmentid=12240&d=1557336744

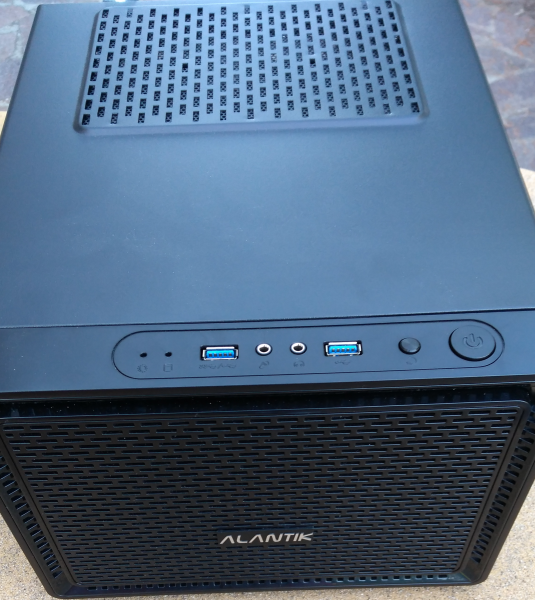

Case: Alantik CASAC1 Case Mini-ITX







attachment.php?attachmentid=12239&d=1557336687





Varie: Chenyang USB 3.1 USB-C type-c femmina cavo di prolunga 40 cm







attachment.php?attachmentid=12238&d=1557336457





Ventole aggiuntive: ARCTIC F12 PWM PST 120mm







attachment.php?attachmentid=12237&d=1557335656





Monitor: Acer LCD Widescreen Touchscreen T232HL







attachment.php?attachmentid=12250&d=1557338725





Sostituito Monitor Acer con il: iiyama ProLite XB3288UHSU-B1

Spoiler

16f5281374c9aa3372bbce33caa4b1e7_xb3288u



Boot Loaders Clover & OC

Sistemi Operativi:

 Windows 10x64

 High Sierra (HFS+) non in uso causa mancato supporto DP 1.2

 Mojave (HFS+)

 Catalina (APFS & HFS+)

Big Sur



Spoiler

A12_FAN120_2019-05-08 alle 13.47.29.pngA10_CASE_2019-05-08 alle 13.44.17.pngA11_TYPE_C_FEMMINA_ 2019-05-08 alle 11.40.40.pngA08_ALIMENTATORE_2019-05-08 alle 11.47.16.pngA07_WIFIBT_2019-05-08 alle 13.53.27.pngA09_DISSY_2019-05-08 alle 11.44.52.pngA06_2019-05-08 alle 14.01.18.pngA05_SSD_2019-05-08 alle 12.01.16.pngA04_RAM_2019-05-08 alle 12.03.40.pngA02_CPU_2019-05-08 alle 11.00.58.pngA03_NANO_2019-05-08 alle 11.07.28.pngA01_mobo_2019-05-08 alle 10.54.45.pngSABRENT_2019-07-23 alle 17.45.20.pngA17_ACER_T232HL_2019-05-08 alle 20.02.30.png

Share this post


Link to post
Share on other sites

La scelta della scheda madre ha portato via parecchio tempo, perché volevo riunire, per quanto fosse possibile, una mobo ITX con il TOP delle caratteristiche tecnologiche del momento e che fosse compatibile al meglio per installarci macOS... dopo infinite letture su IM e in giro per il web (questa versione di macOS86 non era ancora online) finalmente la scelta è ricaduta sulla Asus in descrizione, perché vi era già qualche utente con sistemi molto simili e perché era tra le poche ad avere a bordo le USB 3.1 type c Gen2 resa disponibile usando il Chenyang USB 3.1 USB-C type-c femmina.







Ma la scelta che mi ha portato via più tempo (ci ho perso 10 sere e passa a leggere datasheet, rece, amazon, ebay, vedere video etc..) infatti ricercavo un case il più piccolo possibile che mi permettesse di montare un grande dissipatore ed avesse una ventola posteriore in estrazione... ed è stato veramente arduo trovare quello che avevo in mente e che facesse al caso mio. Inutile prendere una case middle tower per sole mobo ITX o mATX, tanto valeva prenderne uno normale per lavorarci agevolmente; moltissimi case ITX secondo me avevano e tuttora hanno, un grosso difetto e cioè quello di avere l'alimentatore allocato sopra la CPU per cui viene limitato lo spazio per il dissipatore... quindi cerca e ricerca, quasi per caso, da un produttore è saltato fuori il case che poi ho preso... aveva praticamente tutto quello che mi serviva ed allocato come lo volevo... la ventola da 120mm non veniva nemmeno menzionata se era possibile montarla, ma da foto e con calcoli empirici, con la disposizione dei fori che aveva, mi pareva impossibile che non ci andasse... ed infatti è stato poi possibile montarla agevolmente.







L'hack non è stato pensato ed assemblato di primo acchito così, come quasi tutti i miei PC/Hack nascono in un modo e poi si evolvono... in questo caso la prima versione aveva a bordo una nVidia 1050Ti con Sierra e High Sierra, poi sostituita da una RX560 ed accantonato Sierra sostituito da Mojave, ed infine quando finalmente si è resa disponibile sul mercato quella che attualmente è la scheda video più potente per un ITX, ho acquistato la VEGA 56 NANO 8GB HBM2, un vero gioiellino di tecnologia e riconosciuta nativamente da High Sierra e Mojave.

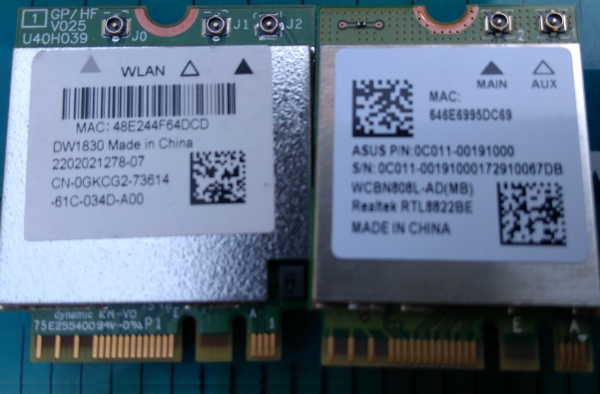

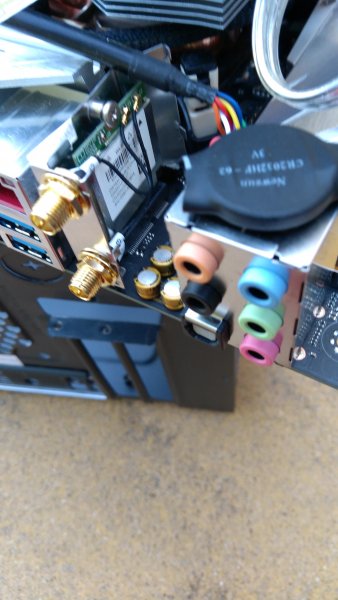

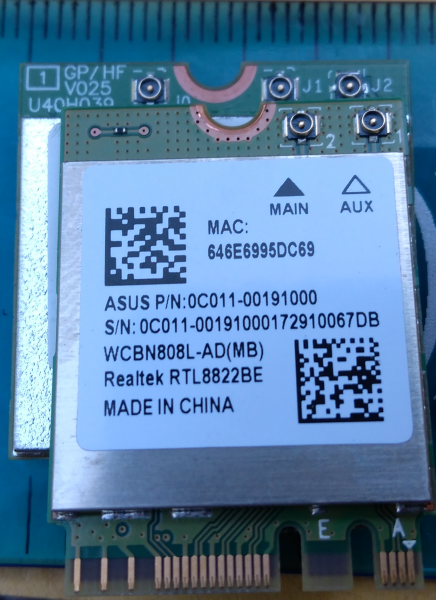

In seguito è stato sostituito il modulo originale M2 Wi-Fi/BT con uno https://www.macos86.it/viewtopic.php?p=44#p44">compatibile in lista qui e precisamente il https://www.macos86.it/viewtopic.php?p=7931#p7931">bcm943602baed







Una buona regola quando si decide di assemblarsi un'hack, è documentarsi, vedere le configurazioni in firma dei vari utenti ed eventualmente chiedere.



Altra cosa molto utile, è quella che prima si sceglie la mobo, quando deciso poi si consulta il datasheet del modello prescelto per vedere quali RAM sono compatibili al TOP e poi procedere all'acquisto.. e NON invece prima acquistare la RAM poi la mobo ed infine magari venire a lagnarsi nei forum.



Stessa cosa dicasi per le schede video, con le nVidia (9.xx, 1.xxx, 2.xxx) di recente produzione su Mojave NON è possibile attivare la grafica 3D causa mancanza driver per via di diatribe tra gli omini verdi e quelli della mela; quindi se si opta per Mojave, volenti o nolenti la scelta ricadrà sulle AMD di recente produzione (RX5.xx Vega e Radeon VII)







La prima installazione di macOS fu di Sierra tramite USB creata ad hoc con https://www.macos86.it/viewtopic.php?p=6%23p6?p=1303%23p1303">metodo vanilla







High Sierra è stato clonato da altro hack con Carbon Copy Cloner ed avviato con l'apposita EFI per la Z370; questa soluzione è molto semplice ed efficace, in quanto con il cosiddetto metodo vanilla tutti i kext aggiuntivi sono in EFI, nel sistema vi sono solo ed esclusivamente file intonsi di mamma mela, quindi se configurato bene Clover, macOS si avvierà e al primo login sul desktop sarà come avere effettuato la prima installazione.







Mojave è stato installato usando il metodo https://www.macos86.it/viewtopic.php?p=7648#p7648">installazione diretta in HFS+ ; anche questo metodo risulta molto semplice ed efficace grazie allo script creato da Gengik.



Poi un'altra partizione è stata formattata in APFS e vi si è clonato sopra quella in HFS, questo per avere entrambe le versioni di files system in modo da poter valutare l'efficenza e l'efficacia di questi due sistemi a confronto sulla stessa macchina e disco.







@@@@@@@@@@@@@@@@@@@







Una cosa fondamentale affinché si possa installare e far funzionare con soddisfazione macOS, è il corretto https://www.macos86.it/viewtopic.php?p=5998#p5998">setup del BIOS nel link si trova quello per i principali produttori di schede madri, per le Asus normalmente basta questa configurazione:



- Load Optimized Defaults



- AI Tweaker \ Ai Overclock tuner -> Auto



- Advanced \ CPU Configuration -> Intel Virtualizaiton Technology: Enabled



- Advanced \ System Agent (SA) Configuration -> Vt-d: Disabled



- Advanced \ PCH Configuration -> IOAPIC 24-119 Entries: Enabled



- Advanced \ Onboard Devices Configuration -> RGB LED Lighting -> When system is in sleep,hibernate or soft off states: OFF



- Advanced \ AMP Configuration -> Power On By PCI-E/PCI



- Advanced \ Network Stack Configuration -> Network Stack: Disabled



- Advanced \ USB Confguration -> Legacy USB Support: Auto



- Boot -> Fast Boot : Disabled



- Boot -> Secure Boot -> OS Type : Other OS







Scheda video dedicata dGPU:



- Advanced \ System Agent (SA) Configuration \ Graphics Configuration -> Primary Display: PEG







Scheda video integrata iGPU:



- Advanced \ System Agent (SA) Configuration \ Graphics Configuration -> Primary Display: IGFX (Optional) Hardware Acceleration



- iGPU Multi-Monitor: Enabled will cause Primary Display to be set to IGFX. If you are using a dedicated graphics card change it back to PEG



- Advanced \ System Agent (SA) Configuration\Graphics Configuration -> iGPU Multi-Monitor: Enabled



- For DVMT Pre-Allocated to show in BIOS you may need to save & reenter BIOS after setting iGPU Multi-Monitor: Enabled



- Advanced \ System Agent (SA) Configuration\Graphics Configuration -> DVMT Pre-Allocated:64/96Mb (x monitor 4K 128Mb)







Nota --> dove presente, in certe configurazioni tipo H370 potrebbe essere utile settare così:



SYSTEM TIME AND ALARM SOURCE:



- acpi time and alarm device



- legacyimpostare su Legacy (RTC)







In caso la voce sia asente occorre aggiungere questa patch sul config in Acpi/DSDT Patched



Comment: Fix RTC _sta issue



Find:79001415 5F535441 00A00A93



Repl:79001415 5A535441 00A00A93







@@@@@@@@@@@@@@@@@@@

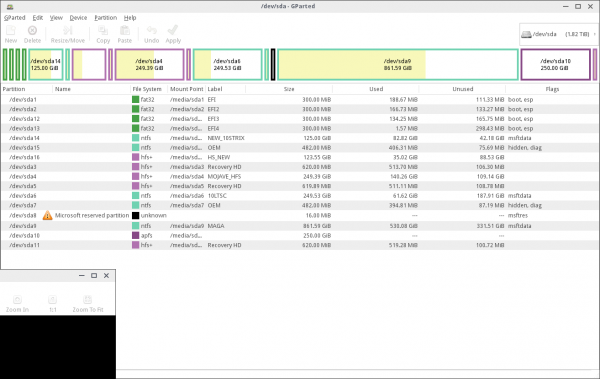

Schema partizioni SSD hack https://www.macos86.it/viewforum.php?f=26">vedi guide per approfondimento tematiche. Quella dello screenshot è un impostazione ottenibile, ma non usuale, basta 1 EFI per gestire il tutto.

acpi dsdt 2019-05-10 alle 11.14.35.png



https://www.macos86.it/viewtopic.php?f=11&t=1508">Come reperire i kexts







Lavori in corso...



gestione del Power Management: la via più semplice, flag nel config a plugin type...



più esoterica... https://www.macos86.it/viewtopic.php?p=11361#p11361">SSDT per Hack con PM

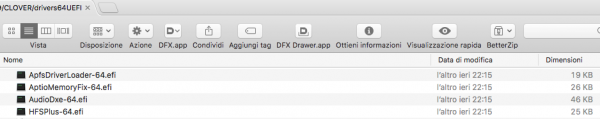

Schermata 2019-05-09 alle 00.53.30.png

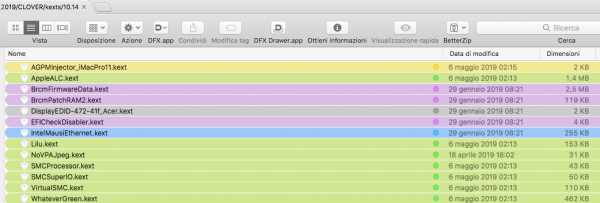

Schermata 2019-05-09 alle 00.57.19.png

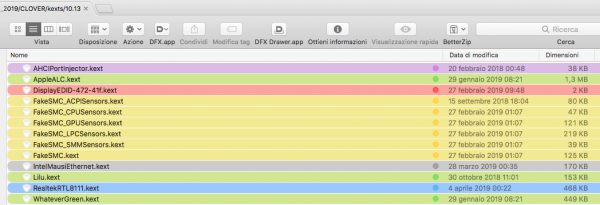

Schermata 2019-05-09 alle 00.59.57.png

Schermata 2019-05-09 alle 01.05.32.png

acpi dsdt 2019-05-10 alle 11.14.35.png






    EFI_OC_060_Z370_03_07_2020.zip



NB: attenzione che è una EFI molto personalizzata, da usare come riferimento e non così come è.

Share this post


Link to post
Share on other sites

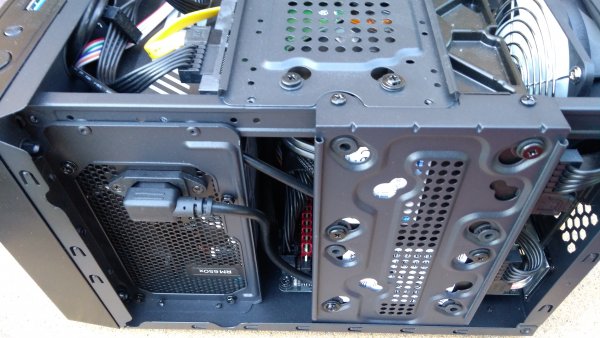

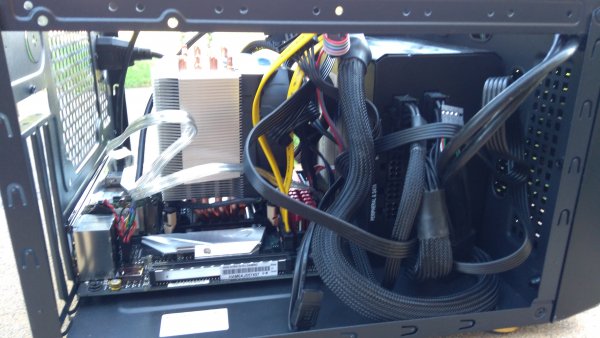

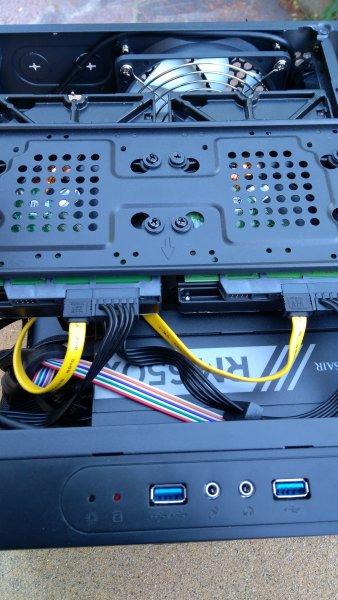

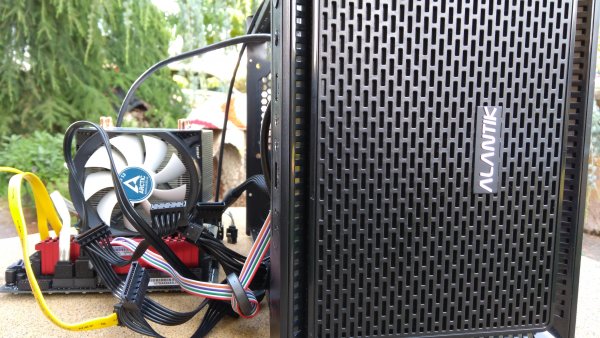

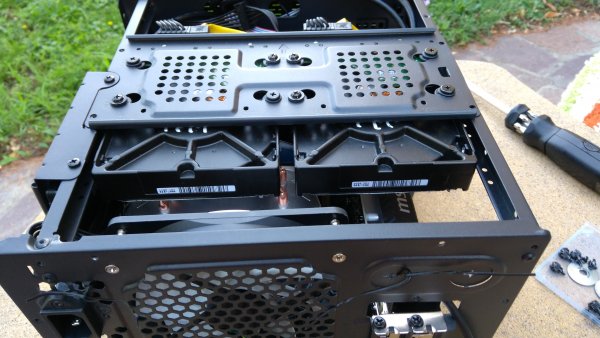

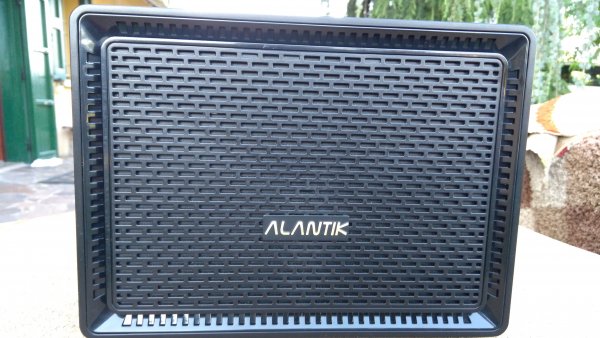

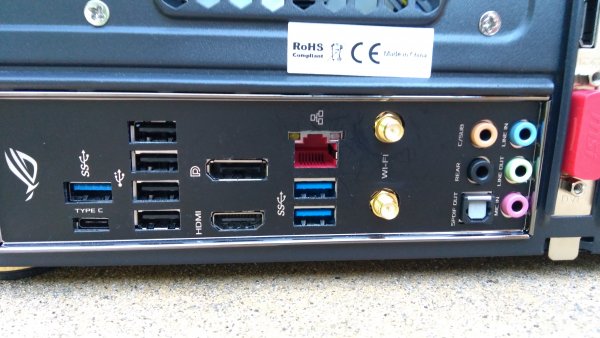

Book fotografico: cliccare su mostra testo per visualizzarlo





attachment.php?attachmentid=12215&d=1557332226

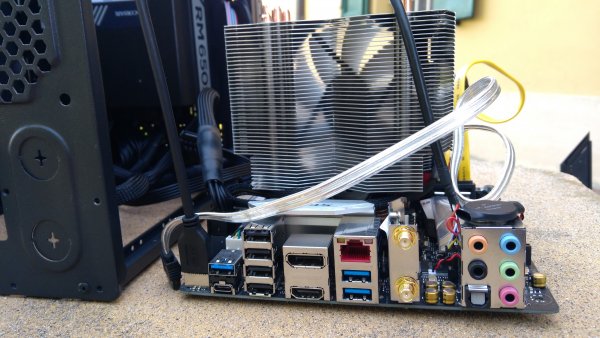

Schermata 2019-09-28 alle 18.17.04.jpg13_IMG_20180616_181002.jpg







attachment.php?attachmentid=12217&d=1557332272

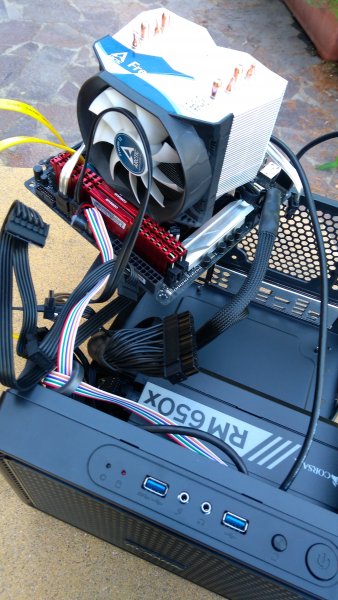

Schermata 2019-09-28 alle 18.05.44.jpg11_IMG_20180616_181057.jpg



Schermata 2019-09-27 alle 16.30.00.jpg

















Edited by iCanaro

Share this post


Link to post
Share on other sites

Share this post


Link to post
Share on other sites

emoticon_urca Complimentiiiiiiiiiiiiiiiii emoticon_urca emoticon_urca che bel lavoro



adesso non rinnegarmi siamo sempre amici emoticon_risata emoticon_risata emoticon_risata







come dice il Prete nel bene e nel Male emoticon-personaggi_89 emoticon-personaggi_89

Share this post


Link to post
Share on other sites

... e quindi?????



Vuoi mille lire?????







emoticon_gesti emoticon_risata1 emoticon_tecnologia







Dai su.... Pensavo ci fosse anche il commodore 64

Share this post


Link to post
Share on other sites

Hei Fasu lo credevo peggio emoticon-occhi_61 emoticon-occhi_61 adesso per una volta potrebbe anche dirlo viva INTER non dico sempre se no sarebbe come volergli male ma una volta, emoticon_applausi emoticon_applausi







e dire che noi andiamo fieri di Lui emoticon_winner emoticon_winner

Share this post


Link to post
Share on other sites

Buongiorno mi stavo informando sui vari z370 e mi son imbattuto sul tuo thread...lavoro fantastico...me la consigli sta mainboard?

Share this post


Link to post
Share on other sites

Consiglio tutte le Z370 Asrock e Asus in prima battuta e in seconda battuta le MSI

poi dipende da che si trova disponibile e dal budget che ci si vuole investire...

questo ITX è sicuramente un mostriciattolo di compatibilità e nel suo piccolo, di potenza... considerando che è 2 anni che è in pista

Share this post


Link to post
Share on other sites
16 minuti fa, iCanaro ha scritto:

Consiglio tutte le Z370 Asrock e Asus in prima battuta e in seconda battuta le MSI

poi dipende da che si trova disponibile e dal budget che ci si vuole investire...

questo ITX è sicuramente un mostriciattolo di compatibilità e nel suo piccolo, di potenza... considerando che è 2 anni che è in pista



Grazie per i consigli. Onestamente ai miei tempi (sono sulla 40ina) le asrock erano le peggiori, si andava maggiormente di asus...sono incuriosito dalle mainboard MSI...vediamo che prendo...

Share this post


Link to post
Share on other sites

sulla 40ina quindi rispetto a me un ragazzino 😂

sicuramente asus fa da sempre buoni prodotti

asrock prima della Z68 non ho avuto niente ma a partire da quella per me ha fatto ottimi prodotti...

vi è da dire che personalmente mi rivolgo verso i prodotti TOP di gamma e non le più scrause ed economiche, quindi serie Z

MSI era decaduta un po' mia ultima prima del ryzentosh fu una dual processor con quello che fu il mio ultimo processore AMD, dual athlon 1.2GHz: ottima build ai tempi

Share this post


Link to post
Share on other sites
18 minuti fa, iCanaro ha scritto:

sulla 40ina quindi rispetto a me un ragazzino 😂

sicuramente asus fa da sempre buoni prodotti

asrock prima della Z68 non ho avuto niente ma a partire da quella per me ha fatto ottimi prodotti...

vi è da dire che personalmente mi rivolgo verso i prodotti TOP di gamma e non le più scrause ed economiche, quindi serie Z

MSI era decaduta un po' mia ultima prima del ryzentosh fu una dual processor con quello che fu il mio ultimo processore AMD, dual athlon 1.2GHz: ottima build ai tempi



Ed io che credevo di essere "vecchio" ahahhahah

Share this post


Link to post
Share on other sites

Buon giorno iCanaro,

stessa tua configurazione,

ho visto che hai fatto partire la 3.1 gen2 interna.

ti posto il mio config.

riesci a dare un'occhiata per vedere come mai a me non e' abilitata?

tutte le usb sono funzionanti compresa la c esterna, quella interna collegata tramite adattatore non va.

naturalmente in smbios ho tolto i seriali

grazias

config.plist.zip

Share this post


Link to post
Share on other sites

@eros74L'impressione che mi ha fatto il config, è che il tuo hack necessita di una grossa messa a punto, poi vedendo il tema... brrrrrrr holapiga, brutta cosa



step 1: SSDT-Basic

lo trovi in download, li è spiegato cosa devi fare, da seguire alla lettera, quando hai fatto, posta ioreg, hack_info ed EFI senza cartella Apple, per controllo se hai attuato e se hai anomalie.



quando terminato step1, si passa a



step 2: mappatura USB



quello che non ti è chiaro, prima di chiedere, clicca e leggi su FAQ che ho in firma

Share this post


Link to post
Share on other sites

Grazie ragazzo,

vediamo cosa riesco a fare...

e' solo il tema del figliuolo,

il resto e' tutta farina delle prove che ho fatto io..

ti aggiorno qui...

Share this post


Link to post
Share on other sites

son mica tanto ragazzo... magari! 😁

  • Like 1

Share this post


Link to post
Share on other sites
Posted (edited)

Sperati i 40 siamo tutti fanciulli 😉...

a te quello che hai chiesto...

la mappatura la feci tempo fa, e ne era saltata fuori la stringa che avevo in boot e che poi tolsi, comunque quando hai tempo a te i file "RAGAZZO"

EFI.zip hack_info.zip iMac di eros.zip

HackInfo_Report.zip

Edited by eros74
  • Ok 1

Share this post


Link to post
Share on other sites

@eros74 per ssdt-basic, ottimo, finalmente uno che legge e fa quanto scritto, da ioreg ssdt è caricato, ora occorre sistemare un po' di cose:



dai kexts in EFI rimuovi quelli evidenziati in blu, battery e lightsensor proprio non servono, gli altri due sono inutili per questa build




avvia terminale:

sudo mount -uw /

da L/E elimina

LILU, AppleALC, WEG


mettili tutti e 3 in EFI assieme agli altri kext

quando eliminati, ricostruisci la kextcache



sudo kextcache -i /

al riavvio dalla GUI di Clover estrai le ACPI, che poi mi allegherai assieme a ioreg per mappatura

Share this post


Link to post
Share on other sites
Posted (edited)

Fatto tutto ragazzone..

le acpi sono pulite

questa e' la mappatura che feci tempo fa

usb non utilizzate HS11;HS12;HS13;HS14;USR1;USR2;SS01;SS07;SS08;SS09;SS10;SS11;SS12



acpi clover.zip iMac di eros.zip

Edited by eros74

Share this post


Link to post
Share on other sites
4 minuti fa, eros74 ha scritto:

le acpi sono pulite

ACPI ok bene

ioreg palo! mi serve così:



armati di pendrive USB 2 e 3 si avvia ioreg e una alla volta si infila ed espellono entrambe le pendrive in tutte le porte presenti, si prosegue con ioreg -> file -> save as si salva

Share this post


Link to post
Share on other sites

immaginavo 😂 , ti ho postato la mappatura che feci ai tempi

comunque procedo con usb in mano

  • Haha 1

Share this post


Link to post
Share on other sites

PS: da tuo ioreg ho disabilitato queste



HS 01 03 05 11 12 14      (13 aura) lasciata abilitata

SS 01 05 07 08 09 10

Share this post


Link to post
Share on other sites

eccoti ioreg

l'unica porta che non va e' quella attaccata all'rj45 della lan, va la usb3 ma non la 2,

do' un occhio con maciasl all' ssdt

o se sai gia' cosa fare meio 😜

iMac di eros usb in mano 2 2.zip
